ReactNative的View

RCTRootView

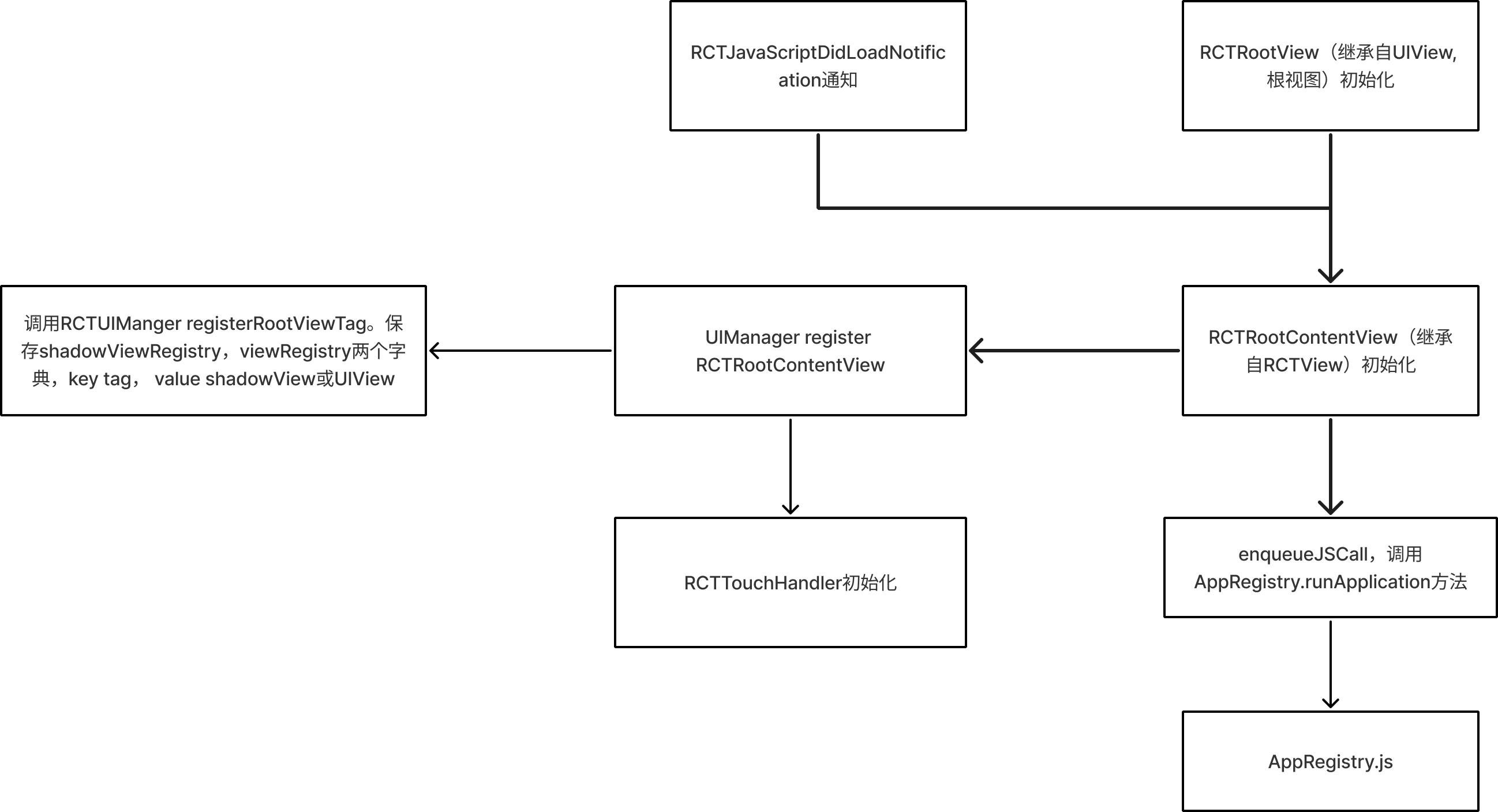

RCTRootView初始化流程

Alt text

创建传入bridge和modulename，以及initialProperties

  • modulename是创建bridge的时候会调用js的AppRegistry的runApplication方法传入modulename
  • initialProperties通过runApplication传入JS，这里可以传入路由页面的配置，runApplication之后会调用renderApplication，然后开始调用组件的渲染

RCTUIManager

RCTUIManager实现了RCTBridgeModule，其methodQueue是shadow queue

registerRootView

  • rootView保存在_viewRegistry map
  • 初始化RCTRootShadowView，保存到_shadowViewRegistry

addUIBlock

保存UI block到_pendingUIBlocks

flushUIBlocksWithCompletion，从shadow queue 切换到main queue 进行mountingBlock调用。这里主要是遍历_pendingUIBlocks，调用其元素block

batchDidComplete，这里调用_layoutAndMount，主要是触发layout和mount操作，整个操作是被派发在shadow queue操作的

补充一句，所有实现batchDidComplete的module都会被RCTCxxBridge调用在对应的methodQueue，batchDidComplete是在callNativeModules的每一次调用结束后调用的。

_layoutAndMount的流程

  • _dispatchPropsDidChangeEvents，派发属性已发生改变事件，这里会分别对shadow view和view调用didSetProps方法
  • _dispatchChildrenDidChangeEvents，派发子view已发生改变事件
  • uiManagerWillPerformLayout通知，即将布局
  • _rootViewTags遍历，据此取出RCTRootShadowView，并且调用[self addUIBlock:[self uiBlockWithLayoutUpdateForRootView:rootView]]
  • uiManagerDidPerformLayout通知，布局完成
  • uiManagerWillPerformMounting通知，即将安装
  • flushUIBlocksWithCompletion，completion里发出安装完成的通知

uiBlockWithLayoutUpdateForRootView布局的过程如下

  • 对传入rootShadowView的调用layoutWithAffectedShadowViews
  • 遍历上一个函数返回的affectedShadowViews，首先构造reactTags数组，元素为shadowView.reactTag，其次构造frameDataArray（RCTFrameData）数组，数据从affectedShadowViews元素的RCTShadowView来
  • 再次遍历affectedShadowViews，调用元素RCTShadowView的onLayout方法
  • 返回callback
    • 遍历reactTags
    • 通过viewRegistry[reactTag]取出UIView
    • 若creatingLayoutAnimation，先调用reactSetFrame，然后通过performAnimations调用transform/opacity动画
    • 若updatingLayoutAnimation，通过performAnimations来调用reactSetFrame
    • 其他情况调用view的reactSetFrame（frameData.frame）

bridge method

createView，创建RCTShadowView、RCTView并赋值给RCTViewManager

updateView

setChildren

  • RCTSetChildren调用，传入_shadowViewRegistry
    • RCTSetChildren三个参数，containerTag（父view），reactTags（子views），registry（shadowViewRegistry/viewRegistry）
    • 通过registry和containerTag取出对应的container
    • 依次遍历reactTags，调用container的insertReactSubview
  • 通过addUIBlock进行（这会在main queue）RCTSetChildren调用，但传入的是viewRegistry
  • _shadowViewsWithUpdatedChildren增加_shadowViewRegistry[containerTag]

measure方法，在main queue调用

  • 从viewRegistry[reactTag]取出对应UIView
  • 找到传入view的ReactRootView（遍历superView，判断标准reactTag.integerValue % 10 == 1）
  • 根据view和root view 转换为对应的坐标
  • 返回响应的位置和大小

RCTViewManager

RCTViewManager管理着RCTShadowView和对应的RCTView。

在RCTUIManager里的createView方法里面，会创建RCTShadowView、RCTView并赋值给RCTViewManager

RCTViewManager的结构图

RCTView

pointerEvents

js侧的View组件可以通过该属性控制当前视图是否可以作为触控事件的目标。

  • auto：视图可以作为触控事件的目标。
  • none：视图不能作为触控事件的目标。
  • box-none：视图自身不能作为触控事件的目标，但其子视图可以。
  • box-only：视图自身可以作为触控事件的目标，但其子视图不能。

enum对应native的转换如下

RCT_ENUM_CONVERTER(
    RCTPointerEvents,
    (@{
      @"none" : @(RCTPointerEventsNone),
      @"box-only" : @(RCTPointerEventsBoxOnly),
      @"box-none" : @(RCTPointerEventsBoxNone),
      @"auto" : @(RCTPointerEventsUnspecified)
    }),
    RCTPointerEventsUnspecified,
    integerValue)

具体实现见hitTest

  • 若RCTPointerEventsNone则hitTest返回nil，
  • 若RCTPointerEventsBoxOnly则hitTest返回hitView，hitView即self（若事件点在self内），
  • 若RCTPointerEventsBoxNone则hitTest返回hitSubView，该hitSubView的查找规则为遍历sub view，调用sub view的hitTest，命中则跳出循环
  • RCTPointerEventsUnspecified为默认值，hitSubview有则hitSubview，否则hitView

displayLayer流程

  • 若useIOSBorderRendering为yes，则直接设置传入layer的border、coloer等
  • 若为no则
    • 调用RCTGetBorderImage获取UIImage对象，传入的有border style，size，corner radius，color 等等
    • 把image设置为layer的contents

      RCTShadowView

insertReactSubview

  • 插入传入的subview（shadow view）到_reactSubviews数组的指定index
  • 如果非叶子节点，调用YGNodeInsertChild
  • subview的superview设置为self

layoutWithMinimumSize 布局方法

  • layoutWithMetrics
  • layoutSubviewsWithContext，会递归调用layoutSubviewsWithContext获取到对应layout metrics

RCTTouchHandler

RCTTouchHandler接收事件流程

RCTComponent

RCTComponent协议为组件的逻辑节点，ShadowView和UIView都会遵循这个协议

主要包含以下方法

  • insert/remove/subviews/superview等方法
  • didSetProps方法，属性设置完成后调用，这个由具体的业务组件负责实现，以Image为例子，这里会调用reloadImage方法
  • didUpdateReactSubviews，子view更新时调用

RCTComponentData

RCTUIManager的_componentDataByName保存着组件名和RCTComponentData的映射

初始化，在RCTUIManagaer设置bridge的时候进行初始化

RCTComponentData的几个主要方法

  • createView，createShadowView方法
  • setProps，遍历属性列表调用propBlockForKey，这里主要是找到RCTPropBlock，并且执行，如果没有RCTPropBlock则会创建，这里实现为createPropBlock，主要是执行对应的属性的setter方法
  • viewConfig，返回propTypes、directEvents、bubblingEvents、baseModuleName
    • propTypes，遍历对应ViewManager的方法，找到RCT_EXPORT_VIEW_PROPERTY包装的属性
    • directEvents
    • bubblingEvents，对应属性的类型为RCTBubblingEventBlock，可多次调用，比如Switch组件定义的onChange属性
    • baseModuleName，对应属性的类型为RCTDirectEventBlock，可多次调用，比如Image组件的onProgress，onLoadStart，onLoadEnd等

关于属性调用，以Image组件的source为例

  • RCTUIManager flushUIBlocks触发
  • RCTComponentData setProps
  • 取出对应的propBlock
  • RCTImageView setImageSources
